市政管道工程识图与混凝土应用相关知识

市政管道工程识图与混凝土应用相关知识

市政管道工程是现代城市基础设施的重要组成部分,其识图能力与混凝土应用技术直接影响工程质量和安全。本文结合市政工程的特点,重点介绍管道工程识图的基本知识及混凝土在其中的应用。

一、市政管道工程识图基础知识

1. 图纸类型与符号识别

市政管道工程图纸主要包括平面图、剖面图、大样图和系统图等。在识图过程中,需掌握管道符号(如给水管、排水管、燃气管等)、管件符号(弯头、三通、法兰等)及附属设施符号(检查井、阀门井、消火栓等)。图纸上的线型(实线、虚线、点划线)和标注(管径、坡度、高程)也是识图的关键内容。

2. 管道布置与连接方式

管道布置需根据市政规划要求,合理确定走向、埋深和间距。识图时应关注管道之间的交叉、避让关系,以及与其他市政管线(如电力、通信管线)的协调。常见的管道连接方式包括承插连接、法兰连接和焊接连接,图纸中会以特定符号表示。

3. 管道材料与规格

市政管道常用材料有混凝土管、钢筋混凝土管、HDPE管等。图纸中会标注管材类型、管径(如DN300)、壁厚和长度。识图时需结合材料特性,理解其适用范围和施工要求。

二、混凝土在市政管道工程中的应用

1. 混凝土管道类型与特点

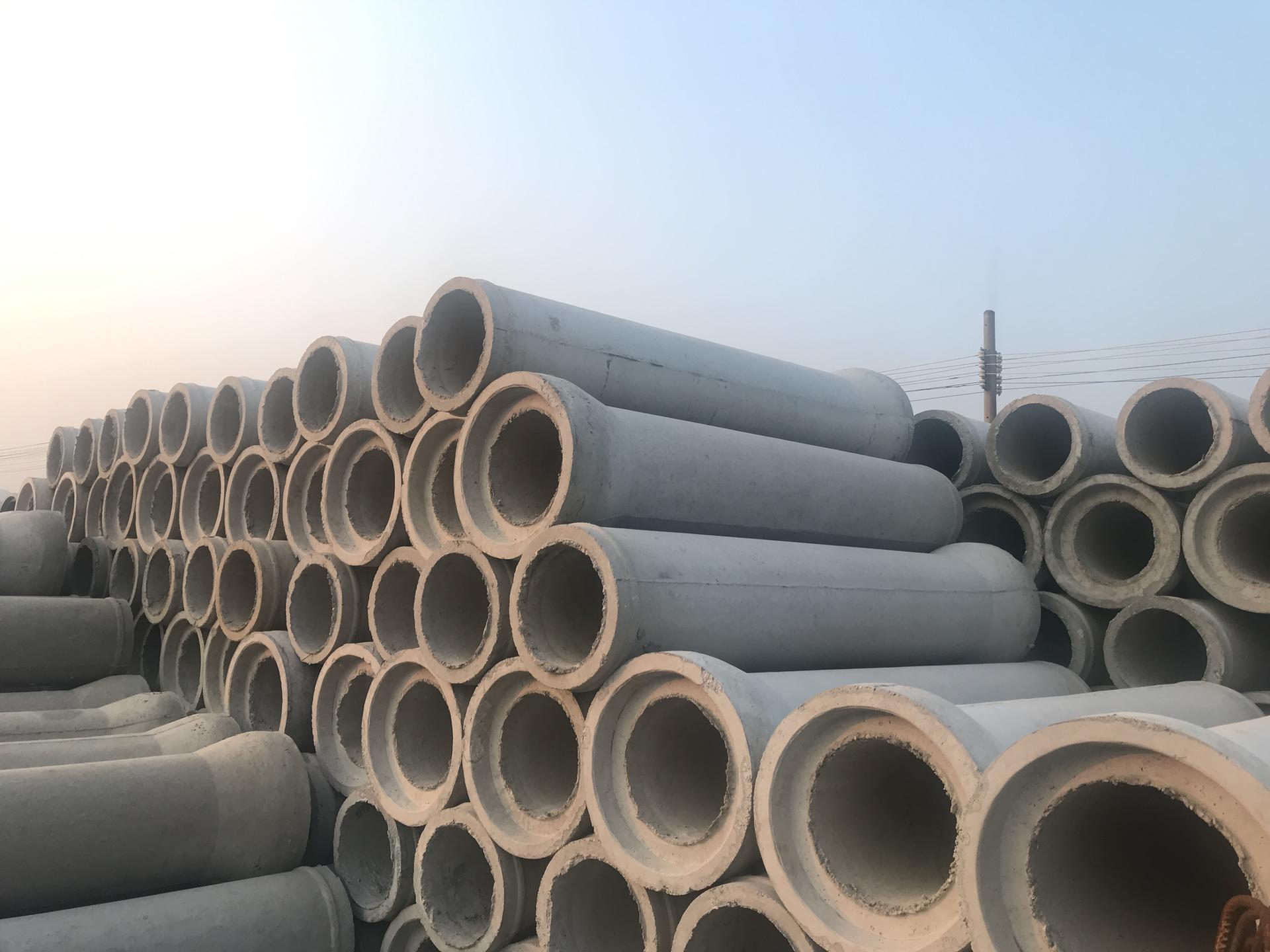

混凝土管和钢筋混凝土管是市政管道工程中的常用管材,具有耐久性好、抗压强度高、成本较低等优点。其中,钢筋混凝土管适用于承受较大外荷载的场合,如主干排水管道。

2. 混凝土管道施工要点

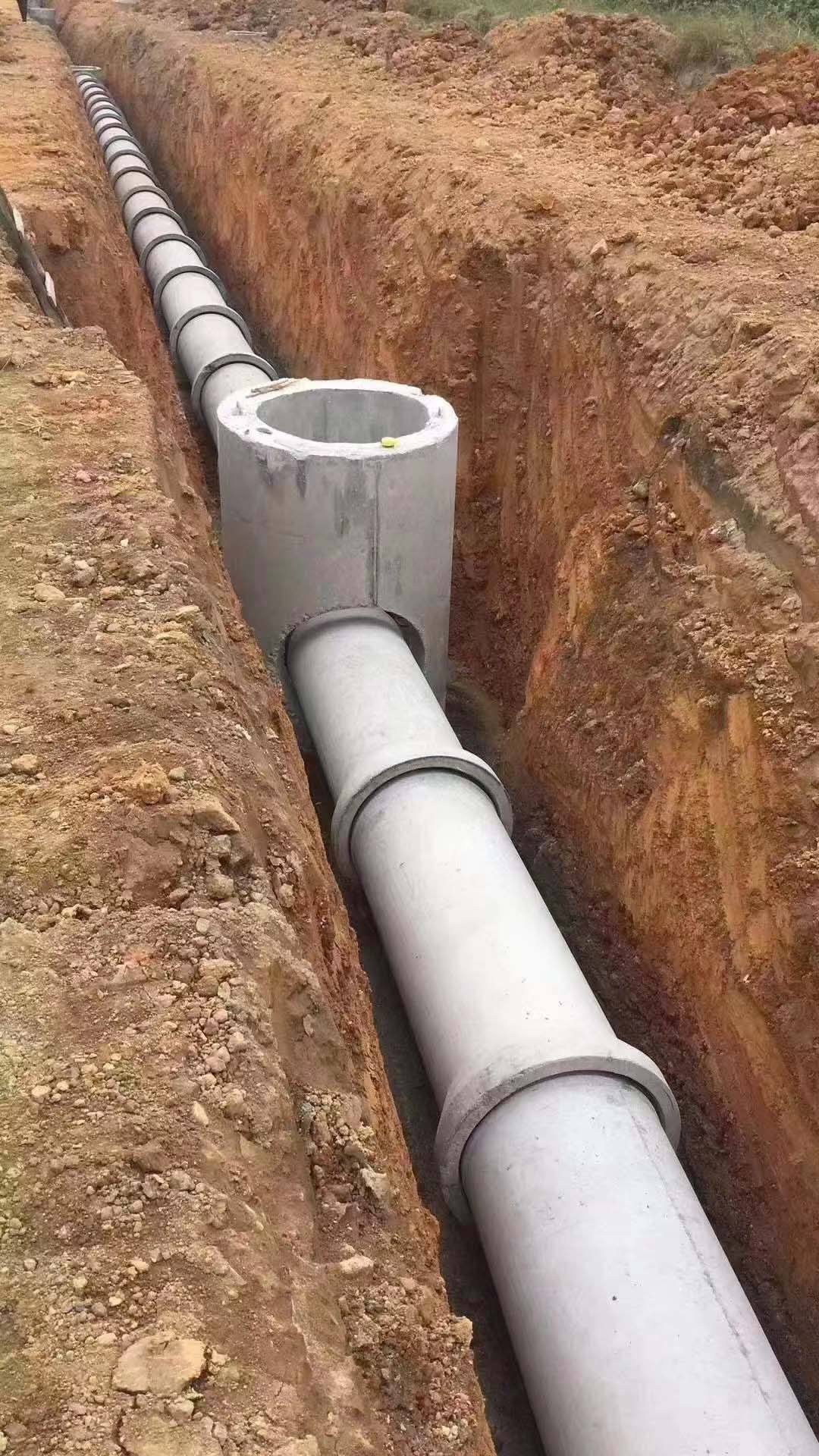

混凝土管道的施工包括基础处理、管道铺设、接口处理和回填等环节。基础需平整坚实,管道铺设时应严格控制高程和坡度,接口处常用橡胶圈密封以确保防渗漏。回填材料宜选用级配砂石,并分层夯实。

3. 混凝土附属设施

市政管道工程中的检查井、阀门井等附属设施多采用混凝土浇筑。这些设施需按图纸要求定位,并确保与管道的连接紧密、防水可靠。混凝土强度等级和配合比应根据设计要求严格把控。

三、识图与混凝土施工的关联

在市政管道工程中,识图能力直接影响混凝土施工的准确性。施工人员需通过图纸理解管道走向、高程变化及混凝土结构的尺寸要求,避免出现管道标高错误、接口漏水等问题。同时,混凝土质量控制(如强度、耐久性)也需依据图纸中的技术指标执行。

四、常见问题与应对措施

1. 图纸与现场不符:施工前应进行现场勘测,与设计单位沟通调整。

2. 混凝土管道破损:严格把控管材质量,施工中避免机械损伤。

3. 接口渗漏:确保橡胶圈安装到位,并进行闭水试验。

市政管道工程识图是施工管理的基础,而混凝土作为关键材料,其应用质量直接关系到工程寿命和安全性。从业人员应不断学习相关知识,提升识图与施工技能,为城市基础设施建设贡献力量。
